Ancre-battant

les cloches sonnent moins fort

BREVET EN COURS D'HOMOLOGATION

Depuis des siècles, les cloches sont utilisées à des fins de signalisation et d'appel. Des marteaux massifs en tiraient tout le spectre sonore afin de se faire entendre le plus loin possible et partout. Cela n'a pas changé avec les installations de cloches ouvertes ou les tours basses du 20e siècle. Mais aujourd'hui, les paroisses dont les clochers sont construits de la sorte sont de plus en plus confrontées à des problèmes d'émissions sonores trop élevées.

Le battant de l'ancre Muff est la nouvelle solution à ce problème, pour laquelle un brevet a été déposé. Développée dans le laboratoire de sonorisation de la société Muff Kirchturmtechnik AG, elle a remplacé la traditionnelle martingale à huit arêtes dans sa forme originelle. La balle ronde habituelle a également été remaniée. La nouvelle forme de l'as de pique sous forme de disque s'est révélée être la proportion idéale au cours des recherches menées dans le laboratoire de sonorisation de l'entreprise sous Bell-Plus. Elle permet d'extraire de la cloche le son de base le plus chaud et un développement sonore doux.

La forme de l'ancre a été développée en étroite collaboration avec le Dr Matthias Walter, expert en cloches. Elle permet de réduire l'élan du battant dans la cloche. Grâce à cette énergie de frappe réduite, le nouveau battant d'ancre ménage d'une part le corps sonore et réduit d'autre part l'émission sonore. Ces nouvelles proportions apaisent le comportement aérien du battant, de sorte que la cloche donne une impression inhabituelle de douceur et de sonorité, même dans une tour ouverte et à faible distance.

La hauteur de sonnerie optimale peut être adaptée individuellement aux conditions dynamiques du beffroi et de la structure du bâtiment. Les résultats sonores ont convaincu les experts et les profanes en Suisse et à l'étranger. Ils jettent des ponts entre la poursuite de la sonnerie ou le silence des cloches en tant que bien culturel.

Avantages de la forme de l'ancre

  • Réduction audible de l'intensité de frappe et de la fatigue des matériaux

  • Réduction du niveau de puissance acoustique de 7 à 12 dB(A)

  • Moins d'abrasion au point de frappe et donc une protection durable de la cloche dans la zone de frappe.

  • La frappe de la cloche se fait avant le point d'inflexion et permet à la cloche de résonner plus doucement.

  • La nouvelle répartition des masses limite le fonctionnement des articulations.

  • soutenu par la conservation des monuments historiques pour éviter les transformations de la tour

En combinaison avec le tout dernier entraînement de cloche Muff-LM4 Evo 2, la cloche peut être influencée non seulement dans le sens de la descente, mais aussi dans celui de la montée. L'énergie fournie modifie le comportement de vol du battant et de la cloche. Dans la plage ascendante, la cloche absorbe plus d'énergie et le battant moins. Notre concept d'entraînement est révolutionnaire et peut facilement compléter votre système d'oscillation existant avec un moteur d'entraînement et une chaîne grâce au nouveau système breveté de régulation par capteur moteur.

Bildergalerie

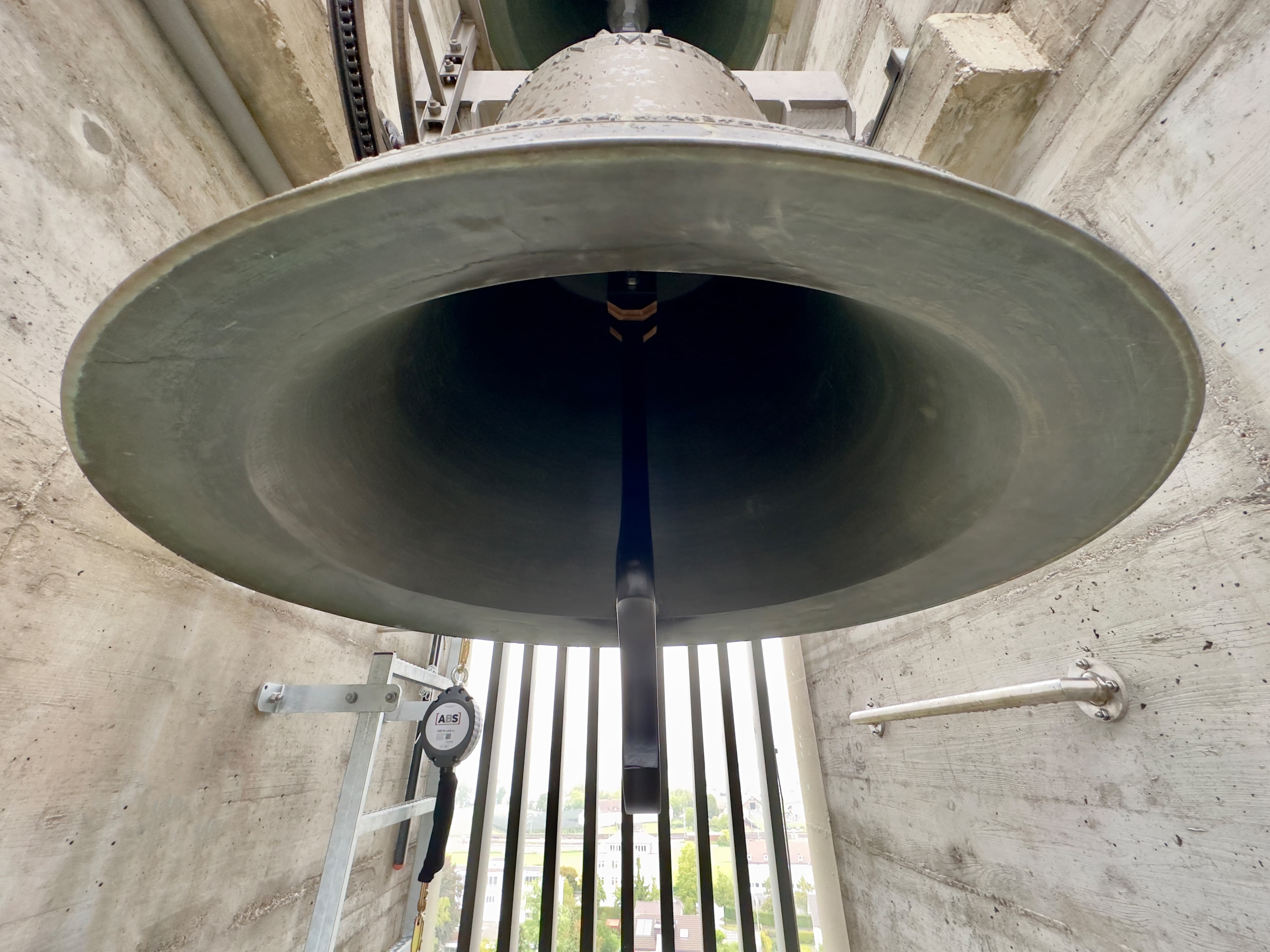

Schwingende Glocke mit Anker-KlöppelSchnitt durch die Glocke mit drei KlöppelformenLaborglocke mit 540 Kg und Anker-KlöppelVergleich neuer Ankerklöppel zu altem BirnenklöppelAnkerklöppel installiert in Köniz SpiegelAnkerklöppel Gl 1-3Cloche à oscillation libre avec une nouvelle tige d'ancrage pour un son silencieux.Ankerklöppel Pfäffikon 2
